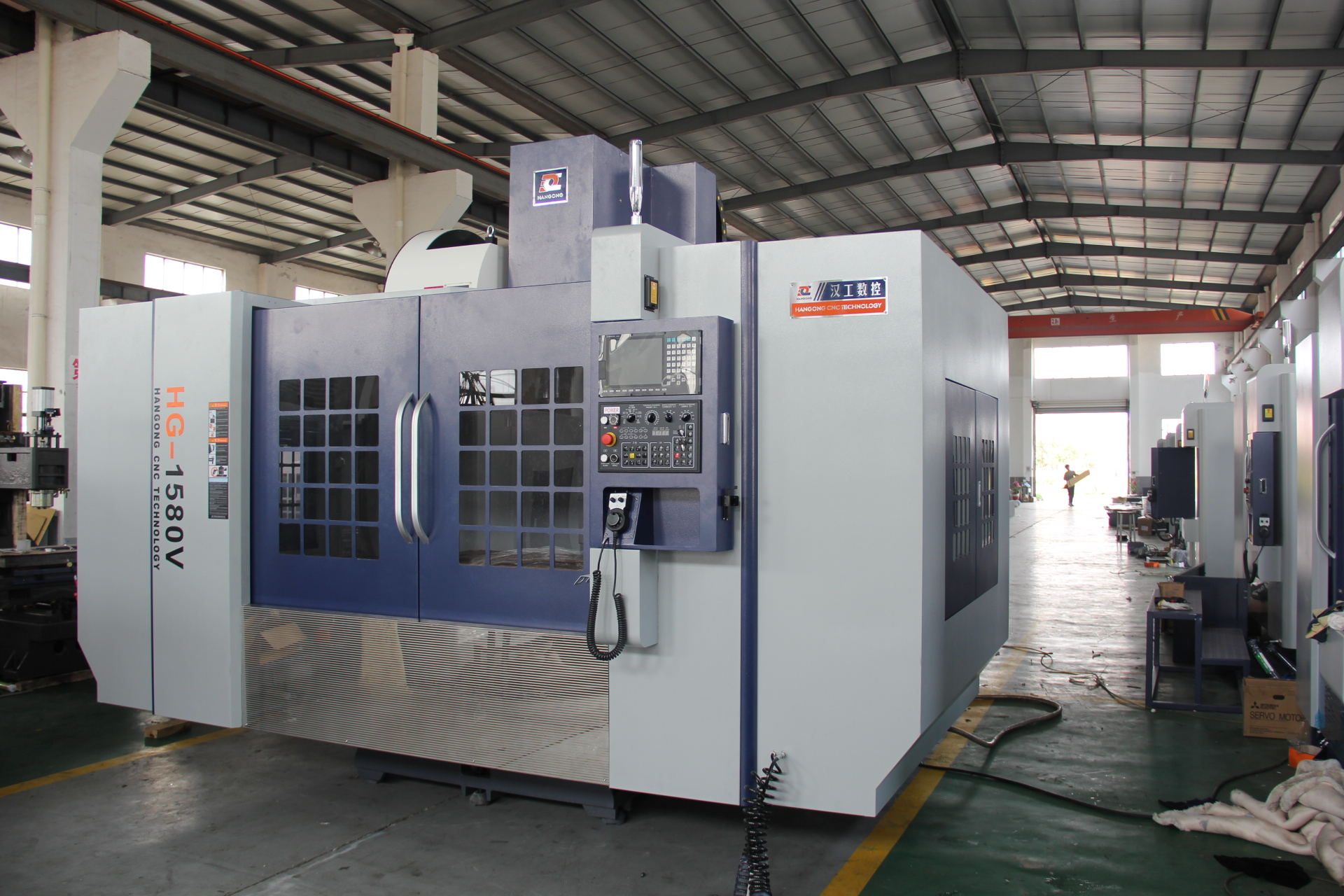

采用進口控制系統及其配套的伺服驅動器及電機,實現三軸聯動。適用于復雜、工序多、精度要求高、需用多種類型普通機床和繁多刀具、工裝,經過多次裝夾和調整才能完成加工的具有適當批量的零件。主要加工異形件、盤、套、板類零件。廣泛應用于電子、機械、汽車、飛機、航空航天、船舶、國防等領域的產品中。
項目 | 單位 | HG-1580V | |
工作范圍 | |||
X軸行程(左右) | mm | 1500 | |
Y軸行程(前后) | mm | 800 | |
Z軸行程(上下) | mm | 700 | |
工作臺面至主軸端面距離 | mm | 185-885 | |
立柱最前端至主軸中心距離 | mm | 850 | |
工作臺 | |||
工作臺面積(L*W) | mm | 1600*800 | |
荷重 | kg | 1800 | |
T型槽(寬*間距*槽數) | mm | 22T*135*5 | |
X/Y/Z軸快速進給 | m/min | 30*30*30 | |
主軸規格 | |||
主軸轉速 | rpm | 6000 | |
錐孔形式及安裝尺寸 | kg | 選配(BT50∮155或BT50∮190) | |
傳動方式(1:1) | mm | 皮帶式 | |
推薦主軸選用電機參數 | kW | 15-18.5 | |
精度(X/Y/Z) | |||
定位精度 | mm | ±0.003/300 | |
重復定位精度 | mm | ±0.003/300 | |
自動換刀系統 | |||
刀庫型號數量 | T | BT50-24T | |
滿載刀具直徑 | mm | 115 | |
相鄰刀具直徑 | mm | 225 | |
刀具長度 | mm | 350 | |
刀具重量 | kg | 15 | |
換刀速度(刀對刀) | 2.5秒 2.5s | ||
刀盤分度時間 | 1.25秒/工位 1.25s holder | ||
其他資料 | |||
系統 | 三菱M80 | ||
三軸功率 | kw | 453/453/453 | |
機臺尺寸占地空間(長*寬*高)約 | mm | 4800*3200*3300(前排鏈排) | |
氣壓來源 | kg/cm2 | 6-7 | |
電力容量 | Kva | 35 | |
機臺重量約 | kg | 13000 |
