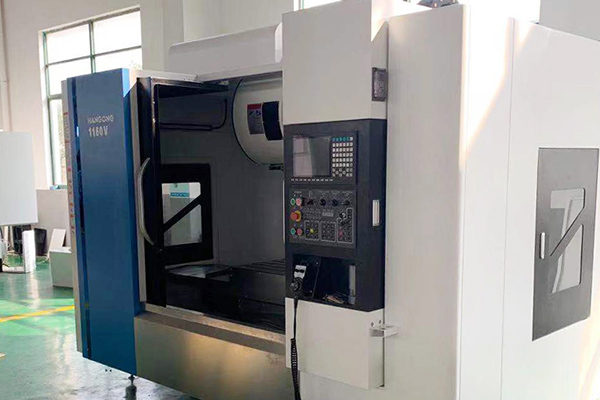

主軸前端是一個回回頭,能自行環繞Z軸360度,成為C軸,回回頭上還帶可環繞X軸旋轉的A軸,一般可達±90度以上,實現上述同樣的功用。這種設置方式的長處是主軸加工非常靈敏,作業臺也能夠規劃的非常大,客機巨大的機身、巨大的發起機殼都能夠在這類立式加工中心上加工。
這種規劃還有一大長處:我們在運用球面銑刀加工曲面時,當刀具中心線垂直于加工面時,由于球面銑刀的極點線速度為零,極點切出的工件外表質量會很差,采用主軸反轉的規劃,令主軸相對工件轉過一個視點,使球面銑刀避開極點切削,保證有必定的線速度,可提高外表加工質量。
其次就是這種結構非常受模具高精度曲面加工的歡迎,這是作業臺反轉式立式加工中心難以做到的。為了到達反轉的高精度,高級的反轉軸還配置了圓光柵尺反饋,分度精度都在幾秒以內,當然這類主軸的反轉結構比較復雜,制作成本也較高。
作業臺反轉軸
設置在床身上的作業臺能夠環繞X軸反轉,界說為A軸,A軸一般作業范圍+30度至-120度。作業臺的中間還設有一個反轉臺,在圖示的方位上環繞Z軸反轉,界說為C軸,C軸都是360度反轉。這樣通過A軸與C軸的組合,固定在立式加工中心的作業臺上的工件除了底面之外,其他的五個面都能夠由立式主軸進行加工。
A軸和C軸小分度值一般為0.001度,這樣又能夠把工件細分紅恣意視點,加工出傾斜面、傾斜孔等。A軸和C軸如與XYZ三直線軸實現聯動,就可加工出復雜的空間曲面,當然這需求高級的數控系統、伺服系統以及軟件的支持。這種設置方式的長處是主軸的結構比較簡單,主軸剛性非常好,制作成本比較低。
