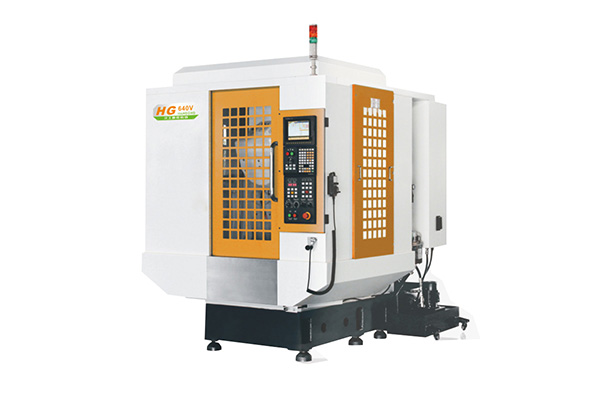

高速加工中心，不斷提高的工作性能是模具制造業得以高效和高精度加工模具的重要前提。在驅動技術的推動下，涌現出結構創新、性能優良的眾多不同類型的高速加工中心。90年代中后期出現的三軸高速加工中心現已發展到五軸高速加工中心。在驅動方式上，已從直線運動(X/Y/Z軸)的伺服電機和滾珠絲杠驅動發展到直線電機驅動，回轉運動 (A和C軸)采用了直接驅動的轉矩電機，有的公司并通過直線電機和轉矩電機使加工中心發展成全采用直接驅動的五軸加工中心。顯著提高了加工中心的行程速度、動態性能和定位精度。

背景

近十多年來，由于刀具、驅動、控制和機床等技術的不斷進步，高速加工和高效加工，特別是高速硬銑已在模具制造業中得到了廣泛應用和推廣，傳統的電火花加工在很多場合已被高速硬銑所替代。通過高速硬銑對一次裝夾下的模具坯件進行綜合加工，不僅大大提高了模具的加工精度和表面質量，大幅度減少了加工時間，而且簡化了生產工藝流程，從而顯著縮短了模具的制造周期，降低了模具生產成本。

基本結構

結構特點

用于模具加工的高速加工中心，一個普遍的結構特點是采用龍門式框架結構，以此增強機床剛性，且便于充分利用加工區的空間。機床床身的材料則多數采用了聚合物混凝土，由于這種材料具有較好的阻尼性能和較低的熱傳導率，故有利于提高模具的加工精度。

結構型式

根據坐標軸的配置，五軸加工中心基本上可分為兩種結構型式。一種是，三個直線軸(X/Y/Z)用于刀具運動和兩個附加旋轉軸(A和C)用于工件的回轉和擺動的結構型式。這種類型的高速加工中心,如德國R?der公司的RXP500DS/RXP800DS，德國Alzmetall公司的GS1000/5-T，瑞士Mikro的HSM400U/HSM600U和稱之為超高速加工中心的XSM400U/XSM600U，以及德國Hermle的C30U/C40U/C50U等。另一種是，五個坐標軸中的一個擺動軸(A)設置在主軸頭上的結構型式，通過叉形主軸頭實現主軸刀具的擺動，而擺動主軸頭也可通過牢固夾緊，使其定位在擺動角度范圍內的任意位置上。這種類型的機床如德國德馬吉公司的DMC75V linear/DMC105V linear，Mikro的HPM1850U和德國Rolf Wisser的高速銑床GAMMA605/1200等。有個別機床有把擺動軸和回轉軸均設置在主軸頭上，如德國Parat公司的G996V/BSH/5A高速銑削中心和德國Edel公司的五軸或六軸龍門銑床。
