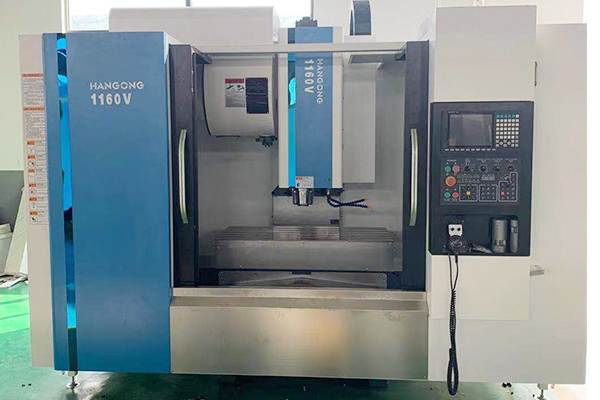

數控銑床是在普通銑床的基礎上發展起來的一種自動化加工設備。數控銑床是一種加工功能強的數控機床。數控銑床由幾個部分組成。數控銑床的主要部件。

1.升降平臺

左側設有鎖緊手柄，齒輪前端設有長手柄，帶動傘齒輪和升降臺螺桿轉動，從而獲得升降臺的升降運動。

2.工作臺

工作臺和鞍座支撐在升降臺寬大的水平導軌上。工作臺縱向進給由安裝在工作臺右端的伺服電機驅動。這張桌子是縱向進給的。工作臺的左端裝有一個手輪和表盤，用于手動操作進給。提高了導軌的耐磨性、運動穩定性和精度保持性，消除了低速爬行現象。

3.銑頭部分

銑頭部分由兩部分組成：步進變速箱和銑頭。銑頭主軸支承在高精度軸承上，保證主軸具有較高的反轉精度和優異的剛度。主軸采用快速真誠的串刀螺母，采用機械無級變速，調節范圍寬，傳動平穩，操作方便。制動機構可使主軸快速制動，節省輔助時間。制動時，通過制動手柄，展開止動環，使主軸立即制動。啟動主電機時，注意松開主軸制動手柄。銑頭部分還設有伺服電機、內齒帶輪、滾珠絲杠副和軸套，構成垂直進給傳動鏈，使主軸沿直線方向直線運動。

4.橫向進給部分

進料段升降臺前裝有交流伺服電機，驅動鞍座進行橫向進給運動。工作原理與手術臺縱向進給相同。另外，在側向滾珠絲杠的前端有一個進給手輪，可以完成手動進給。

5.床身

內加強筋布置合理，剛性好。底座上有四個調整螺栓，方便機床調整水平。切削油池位于床內。

6.數控銑床主軸箱結構

包含主軸箱和主軸驅動系統，用于夾緊刀具并驅動刀具旋轉，主軸轉速刻度和輸出扭矩對加工有直接影響。

7.切削油冷卻系統

冷卻部分由切削油泵、出油管、回油管、開關和噴嘴組成。切削油泵安裝在機床底座的內腔中，切削油從底座的儲油罐泵入出油管，然后通過噴嘴噴射冷卻切削區域。光順部分采用電動光順方式，用光順泵將主軸套、導軌和滾珠絲杠通過隔油器進行光順，提高機床的使用壽命。
